Analisi Diagnostica e Ripristino Totale PCB
Il restauro di una scheda Operation Wolf (Taito) non è un’operazione che si risolve con un singolo intervento. La complessità di questa piattaforma richiede una visione d’insieme che solo un’esperienza pluridecennale può fornire. Recentemente abbiamo completato un intervento completo su una PCB che presentava difetti su tre fronti critici: grafica, audio e logica.
1. Diagnostica Grafica: La sostituzione della SRAM IC8
Il primo sintomo riscontrato era un fastidioso sfarfallio a schermo, accompagnato da una resa grafica corrotta che rendeva l’esperienza di gioco inutilizzabile. Non ci siamo fermati al controllo superficiale: l’analisi strumentale ha isolato il guasto sulla SRAM IC9.

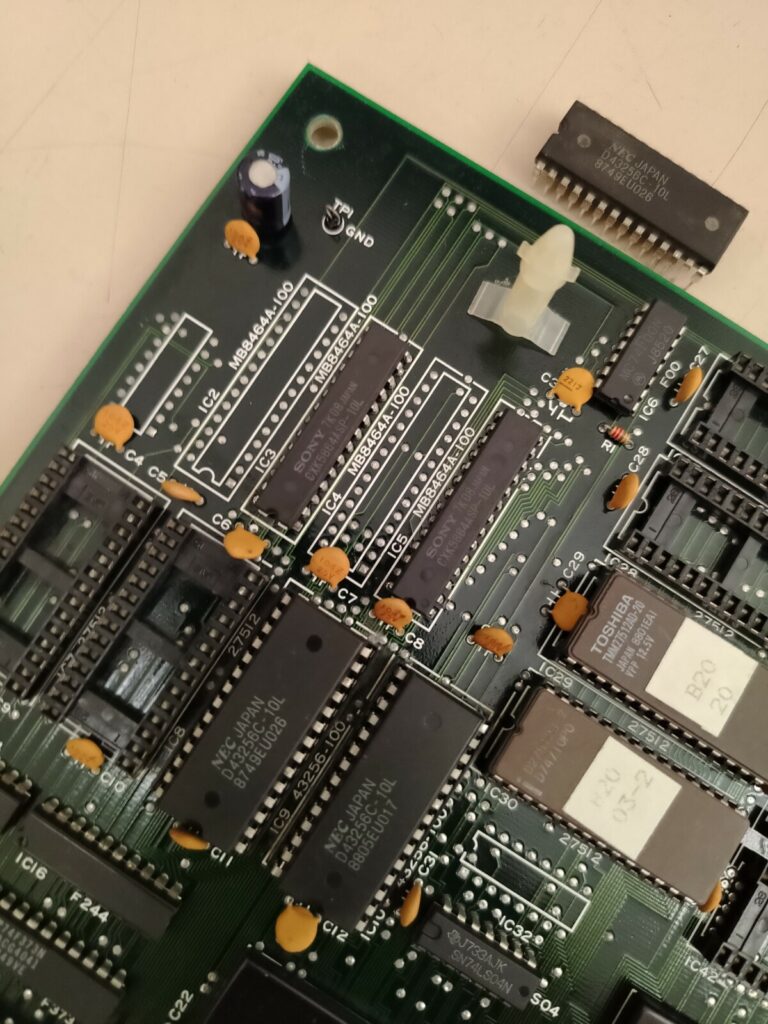

Come mostrato nella foto:
la sostituzione di questo integrato è stata fondamentale per ripristinare il corretto buffering dei dati video. Eliminato il difetto sulla SRAM, l’immagine ha recuperato stabilità e nitidezza, risolvendo alla radice le anomalie grafiche riscontrate.
2. Diagnostica Audio: Oltre la superficie
Una volta ripristinata la parte visiva, abbiamo analizzato il comparto sonoro. Il cabinato risultava privo di diversi effetti audio fondamentali per il gameplay di Operation Wolf.

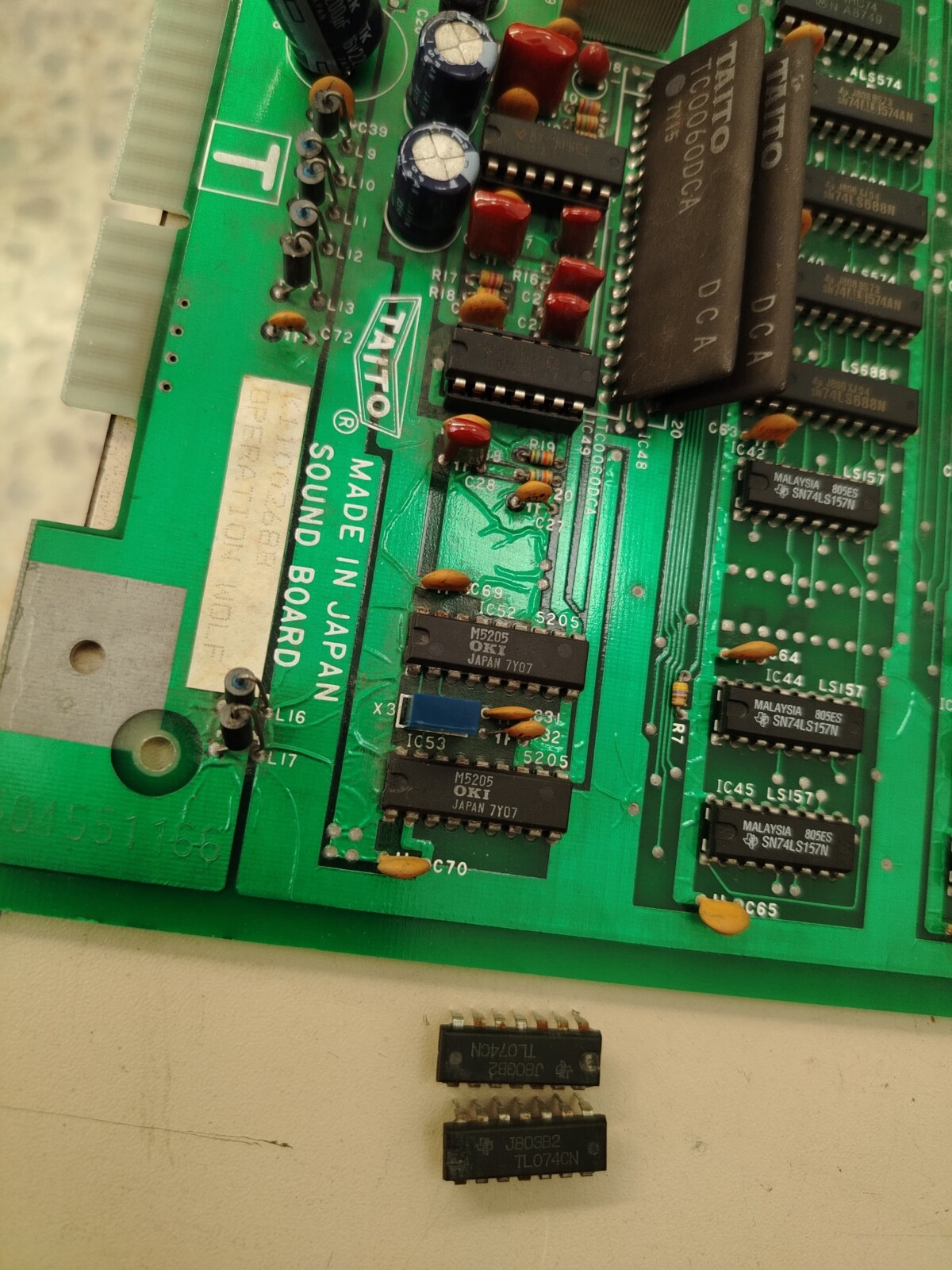

La diagnosi ha rivelato un guasto hardware su due componenti specifici. Nella foto:
potete osservare i due chip sostituiti: il loro malfunzionamento impediva al processore sonoro di richiamare e riprodurre correttamente i campioni audio necessari. La loro rimozione e sostituzione con componenti conformi alle specifiche originali Taito ha riportato l’atmosfera sonora del titolo ai livelli originali.
3. Il ripristino logico: MaskROM e Database MAME
Il controllo finale ha riguardato la gestione dei dati. Una delle MaskROM della scheda risultava corrotto, rendendo inefficaci le riparazioni audio precedenti poiché il sistema non riusciva a leggere correttamente i campioni audio.
In Arcade Story, quando un componente originale è irrimediabilmente compromesso, agiamo con rigore storico:
Questo metodo di “reverse-restoration” garantisce che il software originale giri sull’hardware originale, preservando l’integrità del titolo esattamente come concepito da Taito nel 1987.
Abbiamo estratto i dati dai dump ufficiali del database MAME, certificati e corrispondenti al codice originale.
Abbiamo proceduto alla programmazione di una EPROM compatibile, che ora sostituisce la MaskROM guasta.
Stress Test e Affidabilità
Il nostro lavoro non termina quando il gioco parte per la prima volta. La vera sfida per un laboratorio professionale è garantire che la riparazione sia duratura nel tempo. Dopo aver completato gli interventi su audio, grafica e logica, abbiamo sottoposto la scheda Operation Wolf a un rigoroso ciclo di test prolungato.
È proprio durante queste ore di accensione continua che è emerso un nuovo guasto: dopo un periodo di funzionamento, la scheda ha improvvisamente smesso di rispondere, presentando un segnale video fisso su schermo bianco.

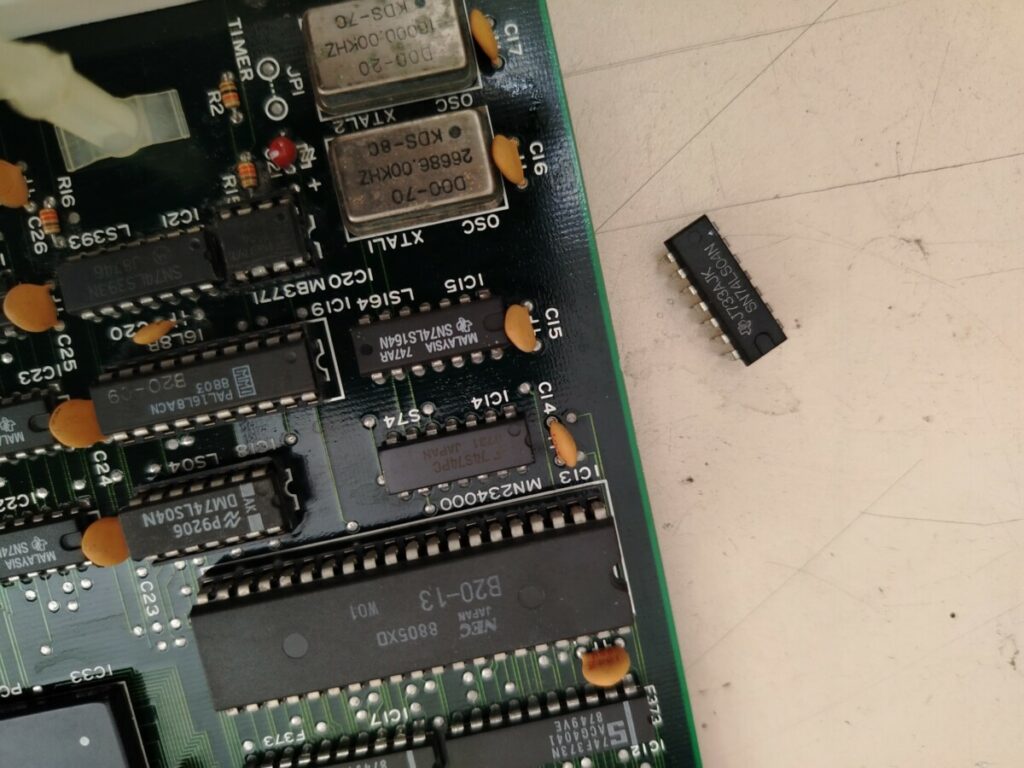

Come mostrato nella foto:
l’analisi strumentale ha evidenziato che il colpevole era un integrato logico della serie SN74LS04N. Questo chip, fondamentale per la gestione dei segnali logici, stava cedendo a causa dello stress termico, bloccando di fatto l’intera comunicazione della scheda.
Perché questa fase è fondamentale?
Senza questo stress test, la scheda sarebbe arrivata al cliente funzionante, per poi “morire” improvvisamente dopo poche ore di utilizzo in un cabinato. Grazie all’esperienza di Domenico Cervini, abbiamo identificato il componente instabile e lo abbiamo sostituito, ripristinando la piena funzionalità e la stabilità termica dell’intero sistema. È questo il rigore che garantisce ad Arcade Story un tasso di recidiva dei guasti praticamente nullo.
Perché il nostro metodo è la tua garanzia
Questo intervento su Operation Wolf dimostra la differenza tra un “cambia-pezzi” e un laboratorio di ingegneria arcade. Abbiamo analizzato, testato e risolto guasti su tre diverse aree della PCB (grafica, audio e memoria), garantendo che ogni sistema dialogasse correttamente con l’altro.
Non ci limitiamo a far “accendere” il gioco. Il nostro obiettivo è riportare la macchina al suo stato di fabbrica, assicurando che non ci siano recidive. Se la tua PCB presenta difetti complessi che altri laboratori hanno definito “irrisolvibili”, il nostro laboratorio ad Arzignano è pronto a eseguire una diagnostica approfondita.
