Il blocco totale dei comandi è uno dei guasti più frustranti che possano colpire un videogioco arcade. Quando un cabinato si accende regolarmente ma smette di rispondere a qualsiasi input del giocatore (joystick e pulsanti muti), la ricerca del guasto diventa una caccia al tesoro attraverso i meandri della logica di I/O (Input/Output).
Riparazione PCB Arcade: Custom Chip TRJ-001
Nel caso affrontato oggi nel nostro laboratorio, Domenico ha tracciato il segnale fino a individuare il colpevole: un minuscolo componente siglato TRJ-001. Riparazione PCB Arcade: Custom Chip TRJ-001
Il Problema dei Componenti Custom
Identificare il guasto è solo metà dell’opera. Il vero incubo, nel restauro dell’hardware originale, è la natura del pezzo difettoso. Il TRJ-001 non è un normale integrato logico TTL reperibile nei cataloghi di elettronica, ma un Custom Chip.
Negli anni ’80 e ’90, le case produttrici (come Sega, Namco, Konami) creavano questi componenti proprietari per due motivi: miniaturizzare circuiti complessi in un unico blocco (spesso reti resistive o array di transistor) e, soprattutto, rendere la vita impossibile ai bootlegger che cercavano di copiare le schede. Oggi, reperire un TRJ-001 originale come fondo di magazzino (NOS) è letteralmente impossibile. Non esistono sostituti moderni diretti sul mercato.
Di fronte a un componente custom bruciato e introvabile, la maggior parte dei riparatori improvvisati dichiara la scheda “morta” o tenta di aggirare il problema saldando antiestetici fili volanti (bypass) sulla scheda madre, deturpandola irreparabilmente.
L’Intervento di Domenico: Sciogliere la Resina
Nel rispetto del restauro conservativo, Domenico ha optato per un approccio radicale e chirurgico. Se il pezzo non si può comprare, si deve riparare dall’interno.

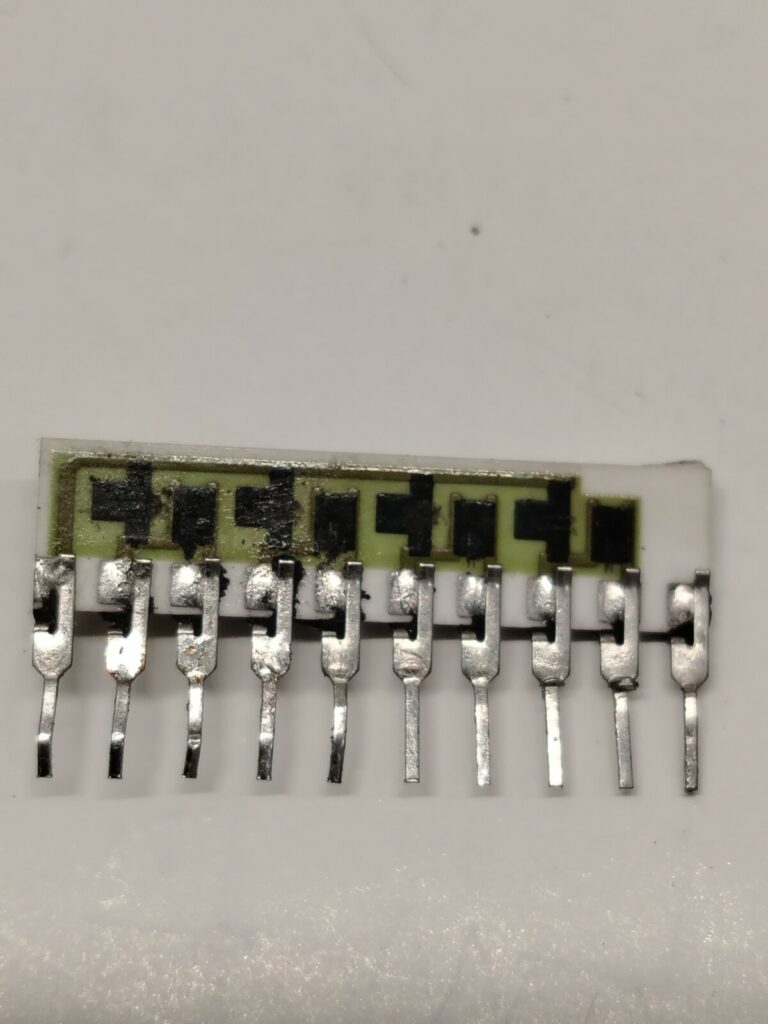

Come documentato nella fotografia, Domenico ha estratto il TRJ-001 dalla scheda madre e ha proceduto a dissolvere chimicamente e rimuovere meccanicamente l’intero strato di plastica dura e resina epossidica nera che lo blindava. Questa operazione richiede una precisione assoluta: un errore di millimetri o un solvente troppo aggressivo distruggerebbe definitivamente il fragile supporto interno.
La Ricostruzione e il Test Finale

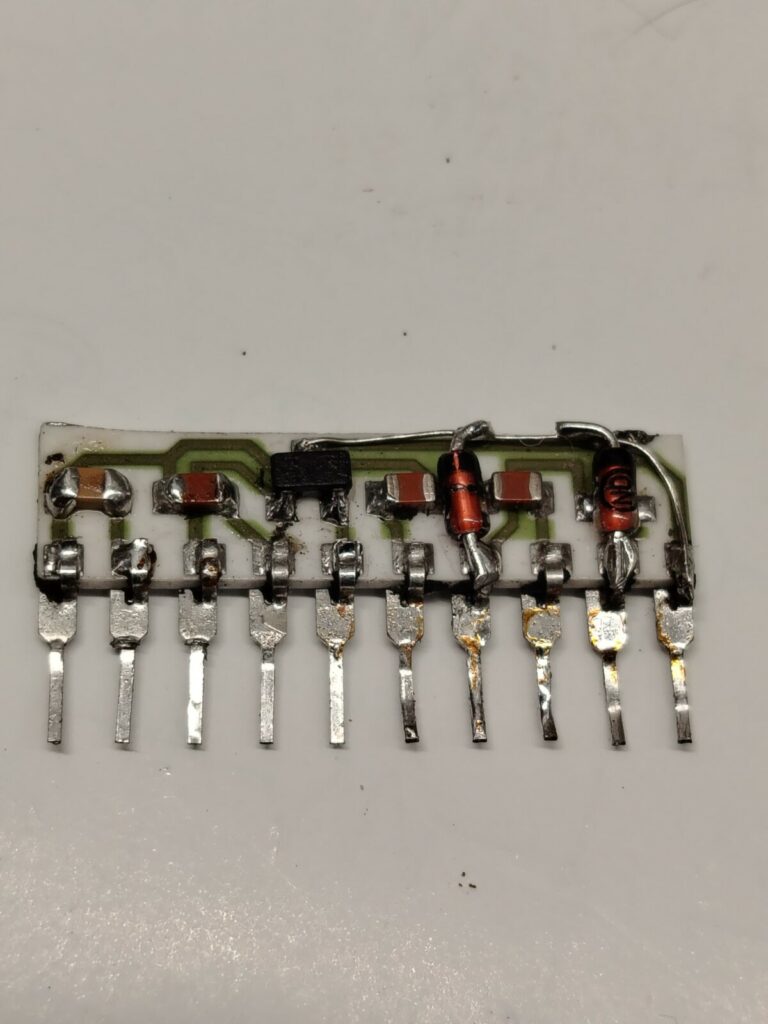

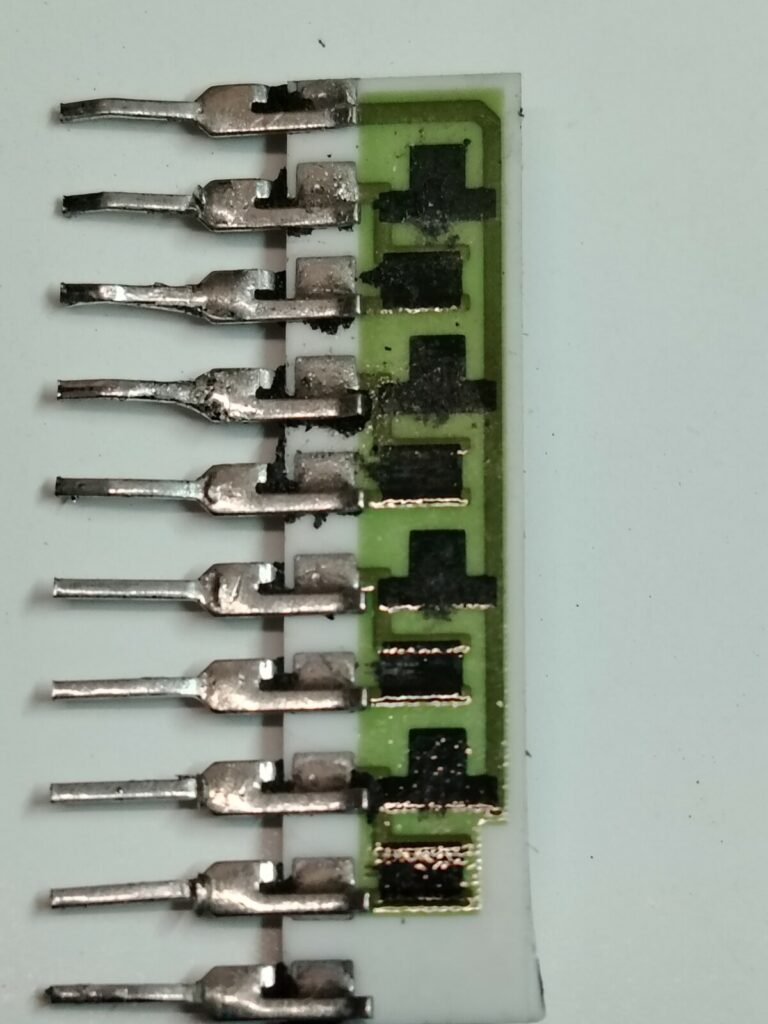

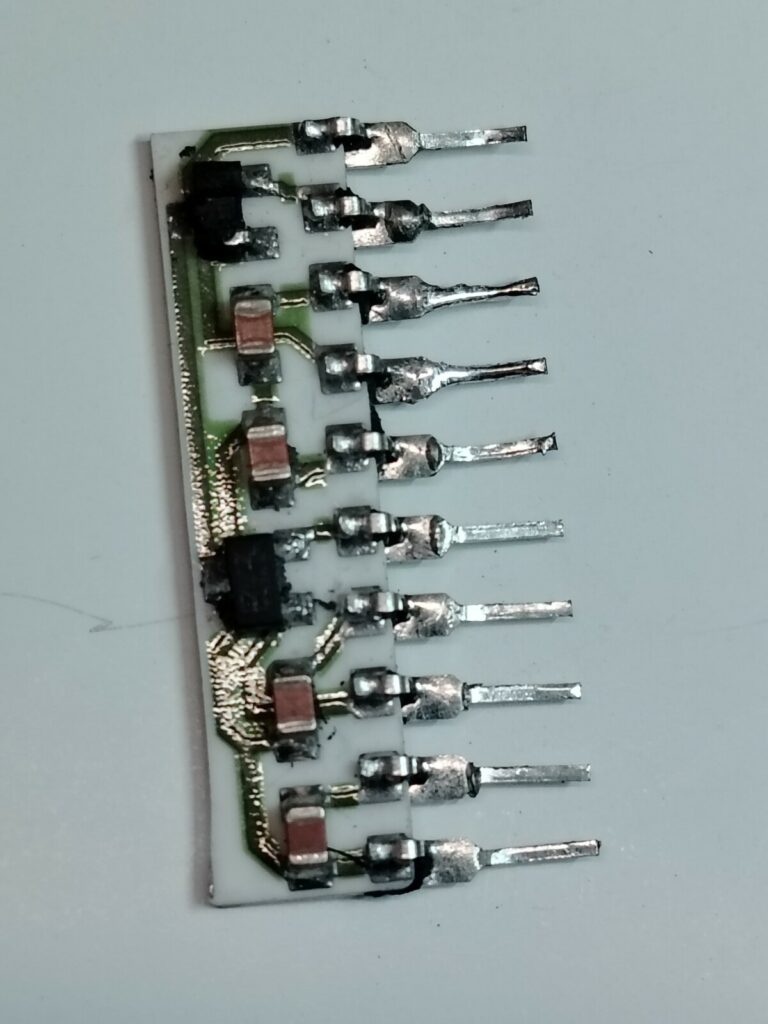

L’operazione ha portato alla luce “lo scheletro” del componente: un micro-circuito interno che collega i 9 pin esterni. Denudando il chip, Domenico ha potuto constatare l’entità del danno reale. Armato di pazienza e saldatore di precisione, ha individuato e sostituito due micro-componenti interni letteralmente rotti e ha ricostruito meticolosamente le piste di collegamento carbonizzate direttamente sul supporto originale.

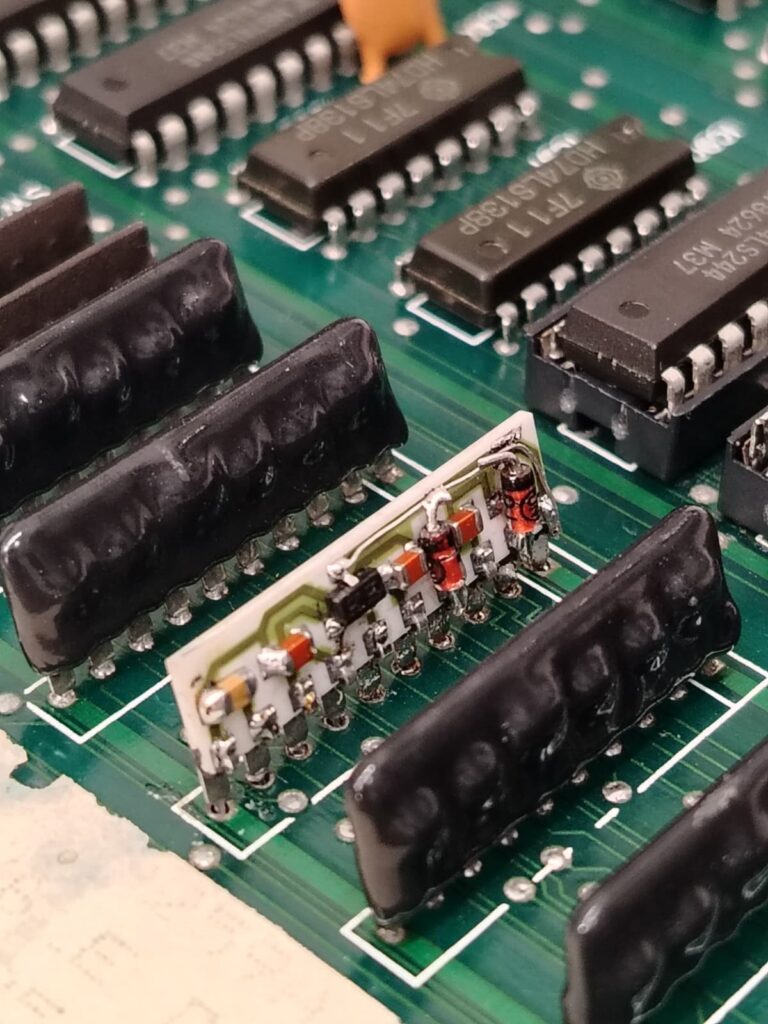

Una volta completata questa complessa operazione di micro-chirurgia, il TRJ-001 è stato risaldato al suo posto sulla scheda madre. Il test decisivo al banco di prova, con il fatidico inserimento della moneta e la risposta immediata dei comandi, ha decretato il successo assoluto dell’operazione.
Nessun accrocco moderno, nessun bypass invasivo: un’altra scheda logica inestimabile è stata salvata dall’oblio grazie alla genialità e alla costanza incrollabile di Domenico.
In questo video possiamo vedere il funzionamento perfetto della scheda Double Dragon con la riparazione eseguita da Domenico
