Space Invaders muto è un mobile di legno inutile. Il fascino del capolavoro Taito del 1978 risiede in quel “tump-tump-tump” accelerato che ti mette l’ansia mentre gli alieni scendono, nel sibilo del missile e nel rumore acuto dell’UFO che attraversa lo schermo.
Riparazione Scheda Audio Space Invaders: Il Battito Cardiaco del 1978
Quando una scheda originale di Space Invaders perde l’audio, il restauro è un’operazione chirurgica. A differenza dei giochi degli anni successivi, che utilizzavano un unico chip sonoro dedicato per gestire tutte le tracce, l’hardware di Space Invaders è pura ingegneria primordiale. Ogni singolo suono del gioco ha un suo circuito analogico a sé stante.
Esatto: non c’è un file audio registrato. Il rumore del missile, l’esplosione dell’alieno o il sibilo dell’UFO sono letteralmente “costruiti” fisicamente sulla scheda madre tramite circuiti dedicati che fanno oscillare il segnale in maniera diversa. Se smetti di sentire un effetto, significa che i componenti di quello specifico circuito hanno ceduto.
Il Banco di Prova: Diagnostica e Saldatore
Nel video dal nostro laboratorio di Arcade Story potete vedere la realtà di un vero restauro conservativo. Nessuna scorciatoia moderna.
- La Schermata di Test: Abbiamo collegato la PCB al nostro monitor CRT di diagnostica. Il sistema esegue un check rigoroso: RAM OK, CRC ROM OK. Se l’hardware di base non è perfetto, il gioco non parte nemmeno.
- Il Sound Check: La parte cruciale. Entriamo nel menu di diagnostica audio e testiamo singolarmente ogni circuito oscillatore. UFO, Missile, Alien Hit, Invader 1-2-3-4. Vederli scorrere sul CRT e sentirli suonare di nuovo forti e chiari è la prova che i circuiti analogici sono tornati a respirare.
- Il Cimitero dei Componenti: Guardate i pezzi sul tavolo. Per ripristinare il comparto audio abbiamo dovuto individuare i circuiti difettosi, dissaldare e sostituire una manciata di circuiti integrati logici (IC), resistenze e condensatori ormai “cotti” da quasi mezzo secolo di onorato servizio. È un lavoro di precisione, lettura degli schemi e tanto stagno.
Dati Tecnici del Restauro
| Componente | Dettaglio Intervento |
| Hardware | PCB Originale Taito |
| Generazione Audio | Circuiti Oscillatori Analogici Indipendenti per ogni suono |
| Diagnostica | Test RAM, ROM e canali audio individuali (UFO, Missile, ecc.) |
| Sostituzioni | IC logici, condensatori e resistenze mirati sui singoli circuiti audio |
| Risultato | Ripristino totale dell’autenticità sonora e dell’oscillazione hardware |
Questa è l’unica via. Preservare l’hardware originale significa rispettare le intuizioni geniali degli ingegneri del passato. Se vi accontentate di un suono campionato e riprodotto da un Raspberry, state giocando a un’imitazione senz’anima. Se volete sentire l’ansia autentica del 1978, vi serve una scheda in cui ogni singolo suono viene generato fisicamente, componente per componente.
Riparazione Glich Grafici

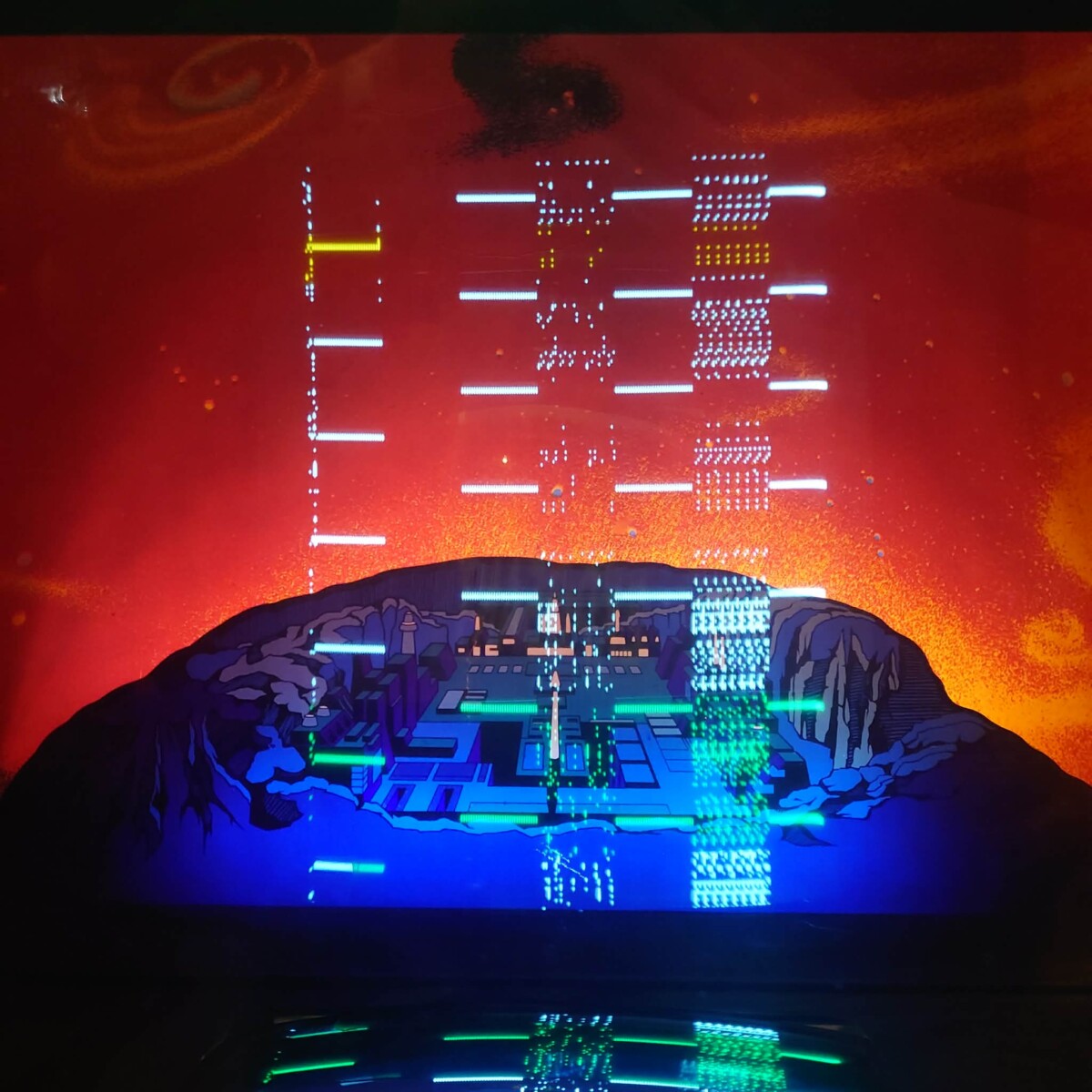

Sulle schede originali Taito, quando vedi il gioco trasformarsi in questo codice a barre incomprensibile, stai guardando in faccia un fallimento hardware. Nella maggior parte dei casi, il colpevole è la Video RAM (VRAM) o un integrato logico nel circuito di indirizzamento. La CPU elabora correttamente le logiche di gioco (spesso in questi casi si sente perfino l’audio funzionare in sottofondo), ma quando cerca di scrivere i dati grafici nella memoria per spararli sul monitor CRT, trova un chip bruciato. I dati si “scontrano”, generando questa spazzatura visiva.

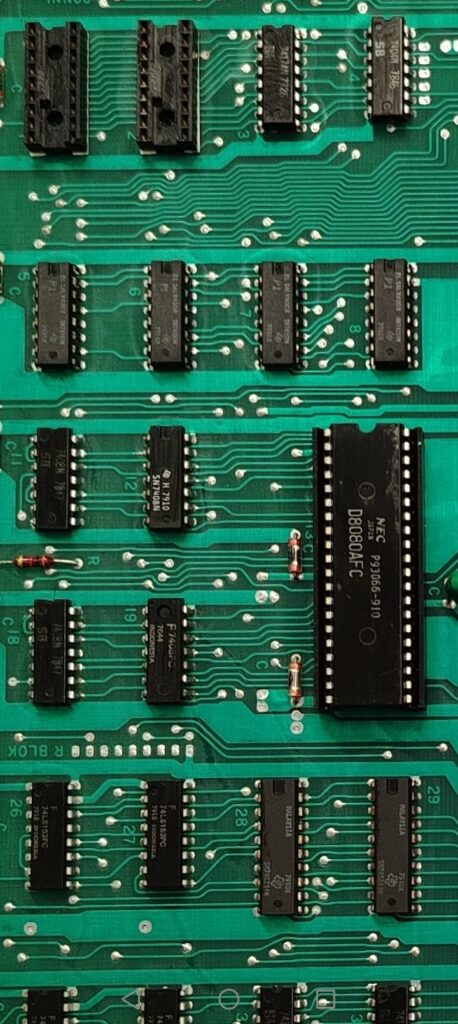

Individuati i colpevoli (visibili al centro della foto, proprio di fianco al cuore pulsante del sistema, il processore NEC D8080AFC). I vecchi 7408 sono stati rimossi e rimpiazzati con componenti sani. Nessun accrocchio, solo pura elettronica riparata come si deve.
Il glitch grafico che vi abbiamo mostrato prima nasceva proprio da qui: un segnale video interrotto da due componenti guasti. Il nostro lavoro consiste nel dissaldare questea elettroniche, pulire le piste in rame, ripristinare i collegamenti come da schema Taito originale e saldare un componente pulito e affidabile.
Questo non è un semplice lavoro di elettronica, è archeologia videoludica. Solo rimettendo la scheda nelle condizioni in cui è uscita dalla fabbrica nel 1978 possiamo garantire che quel cabinato vivrà per altri cinquant’anni.
